一、實驗簡介

文透里管是有壓管道上量測流量的一種儀器。如圖所示，全管包括收縮段、喉道、擴散段三個部分。管路上布置3個測壓孔，分別與

測壓管相連，管的頂部連通，形成比壓計，可以量測測管水頭差和相對應的測管水頭值。收縮段進口斷面1和喉道斷面2之間的測管

水頭差值Δh和管道流量Q存在著一定的關系，量測Q和對應的Δh值稱為率定，通過率定可以繪出Q-Δh關系曲線

二、實驗?zāi)康?

掌握文透里流量計的原理，學會標定流量計的方法。

觀察管道斷面變化時動能和勢能的轉化加深對能量的方程的理解。

三、實驗設備技術規格

1．實驗設備外形尺寸：長*寬*高160*50*220

配備:250W220V50HZ低噪音不銹鋼水泵250W 220V 50HZ (國家優秀節能新產品)帶有穩壓調壓裝置,*確保整個實驗過程供水水頭恒定(11米左右)。1臺

3．穩壓箱:PVC材料:直徑40*高34（cm）

4．存水箱尺寸：（cm）72（W）×45（D）×36（H）PVC材料 1臺

5．文丘里管(UPVC材料)      1支

6．尺精度:1毫米;測尺高度:1200毫米   1套

實驗流量:0-220Ml/s .文丘里管加工精致，其流量系數μ值在0.97左右。

7．壓力表,直徑100mm0.25MPa   1支

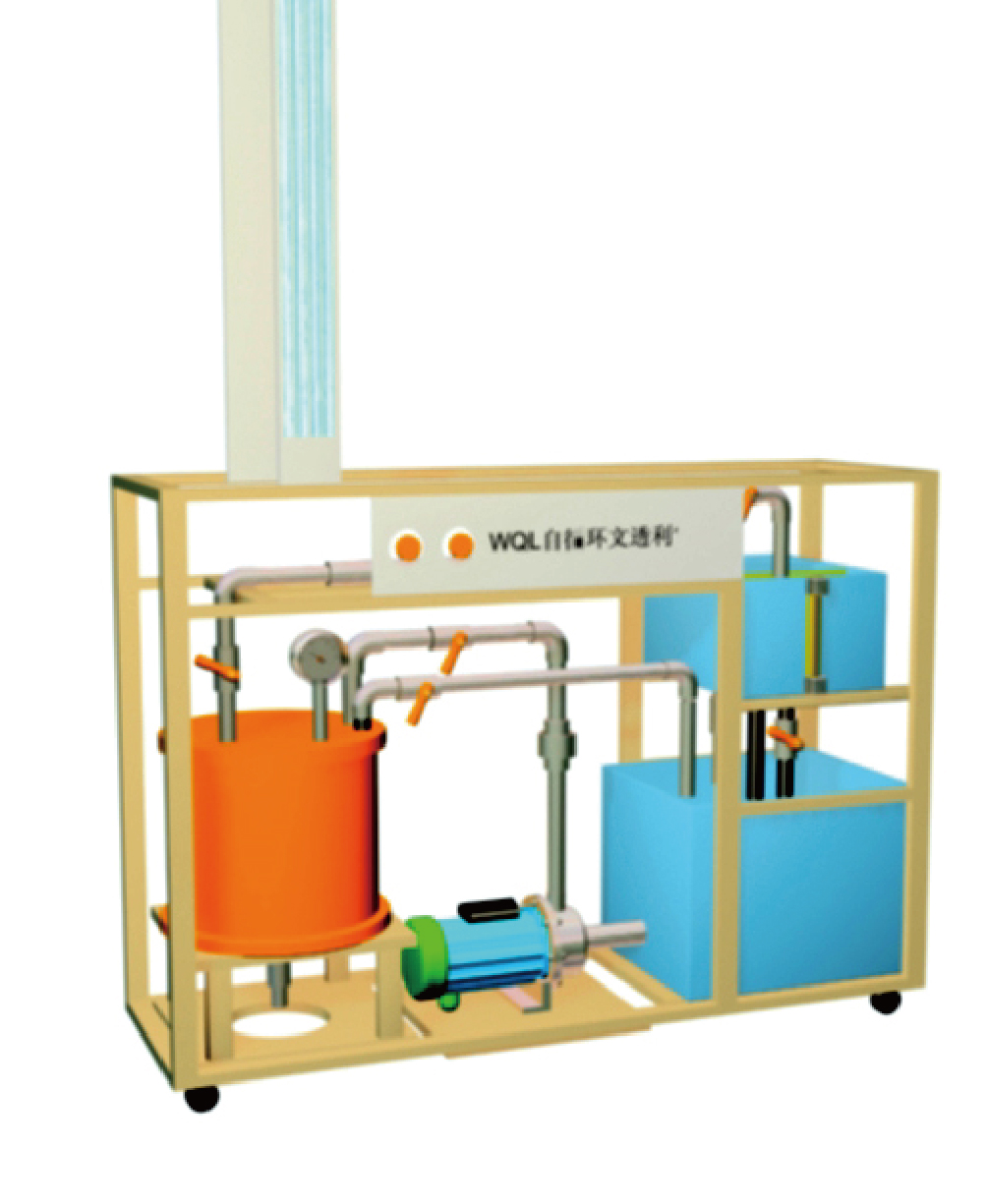

四、實驗設備簡圖

1水泵； 2穩壓箱； 3壓力表； 4放氣調壓閥； 5泄水槽； 6轉向管； 7比壓計；

8通氣管夾； 9上游閥門； 10下游閥門； 11量水箱泄水閥； 12量水箱
