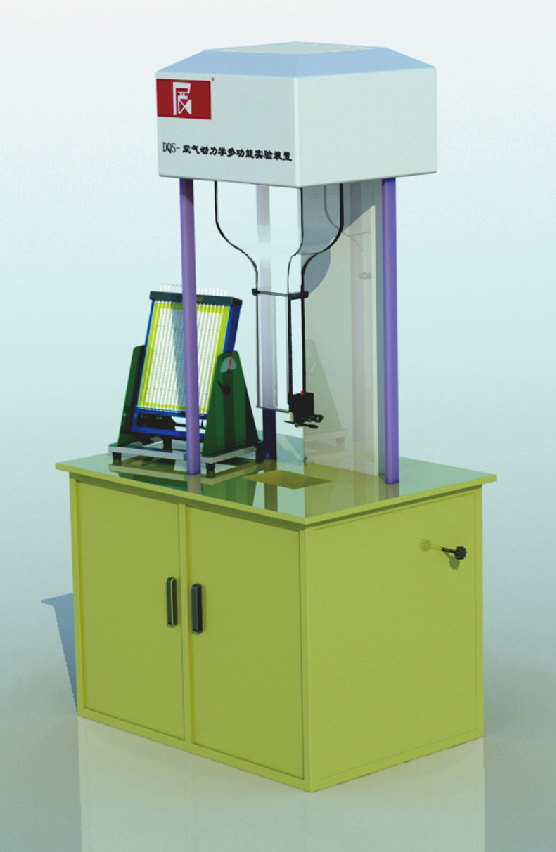

   一、 儀器簡介

 該裝置相當于小型風洞，為組裝式結構。由主機和多種易更換實驗段組成，流量可以調控。專家鑒定評價“儀器屬國內首創，

填補了我國成套流體力學實驗裝置的空白，主要性能指標達到國際水平”。獲北京市科研成果叁等獎及清華大學優秀新產品獎。

該裝置已有100多所高校購買，并銷售到國外。在清華大學及兄弟院校應用20多年的基礎上，又對穩壓箱、收縮段、風道及測量

儀器等進行了改進，使工作段流體更加穩定、便于量測。并將實驗臺前后面板改為活動面板，采用組裝式吸音箱，使其易于安裝及維修保養。

該儀器能夠完成如下實驗項目

1.平板邊界層實驗：

    測定平板層流及紊流邊界層，確定邊界層名義厚度δ，求得位移厚度δ₁、

動量厚度δ₂、能量厚度δ₃。

2.紊動射流實驗：

    測量射流流核區的長度及不同斷面的流速分布。

3.圓柱繞流阻力實驗：

    測量繞流圓柱體的壓強分布,計算阻力系數。

4.畢托管標定實驗：

    標定畢托管的修正系數。

二、技術參數

主要參數：

1．外形尺寸：長*寬*高 1000*800*2100

2．配備風機及消音系統

3．實驗項目設4項，尚可根據客戶需要增加實驗項目。

三、詳細參數

1風機及消音系統風量:900立方米/小時風壓:1180PaCQ10-J  0.75KW  1套

2透明有機玻璃平板邊界層實驗段長*寬*高 120*66*340       1套

3透明有機玻璃圓柱繞流阻力實驗段長*寬*高 120*66*105      1套

4透明有機玻璃紊動射流實驗段長*寬 400*210                1件

5透明有機玻璃收縮段長*寬*高 360*340*210                 1件

6不銹鋼畢托管  長400（mm）                                   1支

7穩壓箱長*寬*高 610*570*360                             1件

8風道長*寬*高 320*100*1010                              1件

9調節風門                                                     2件

10多管測壓儀                                                  1臺

























1.穩壓箱； 2.收縮段；3.風道；4.調節閥門；5.通風機；6.吸音箱； 7.阻尼網
