一、用途與特點

CEA－H01型套管換熱器液－液熱交換實驗儀器合于設有化學、應用化學、化工和輕工等專業的各類學校，供實驗室教學實驗之用。

這套儀器為最新設計的化工實驗裝置，具有箱式整體結構，美觀輕巧，性能可靠和安裝，使用方便等特點適合學生分組實驗。根據學校使用特點，本儀器的熱水循環泵采用全封閉磁驅動式設備，保證不銹不漏，隨時可靈活啟動。循環水槽裝有可控硅恒溫控制系統?？販仂`敏度高，性能可靠。

本儀器可供實驗的主要內容：

（1）測定液－液熱交換過程的總傳熱系數。

（2）測定流體在水平圓管內作強制湍流時的傳熱膜系數。

（3）根據實驗數據統計估計傳熱膜系數準數關聯式中的參數。

二、技術指標

（1）外形尺寸：1500mm（W）×350mm（D）×1600mm（H）

（2）流量范圍：熱水16—320L·h^-1    冷水450 L·h^-1

（3）熱水溫度：0—60±0.1℃

（4）最大功率：不小于6KW

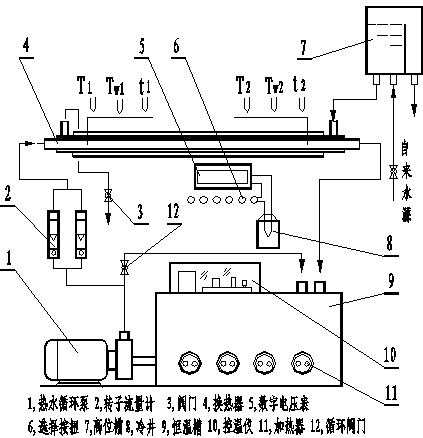

三、主要設備及其規格

（1）套管換熱器                              1臺

       內管：   Ф12×1.5mm        L＝1300（鋼管）

       套管：   Ф20×2.0mm        L＝1100mm（UPVC）

       保溫管：Ф50×2mm          L＝1100mm（不銹鋼管）

       測試段長度：1000mm

（2）恒溫循環水槽

       不銹鋼水槽尺寸：850mm（W）×270mm（D）×250mm（H）

    電熱功率：6KW

       恒溫范圍與精度：0—60±0.1℃

（3）循環水泵（不銹鋼、無泄漏、耐腐蝕全封閉式）：         1臺

       流量：50L·min^-1     揚程：8mH₂O

（4）高位穩壓水槽（透明有機玻璃制）           1臺

       外形尺寸：Ф150mm×200mm（H）

（5）轉子流量計（二只并聯測熱水流量用）

       型號：LZB-10   量程：16-160L·h^-1

（6）控溫與測溫系統                                             1套

       銅－康銅熱電偶6只   數字電壓表  0－20mV±10μV
